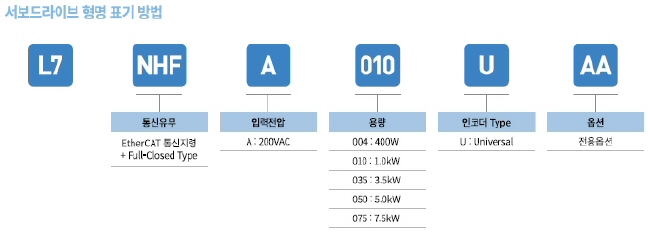

1. L7NHF 서보 Driver 형명 표기 방법
L7NHF 서보 Driver 형명 표기 방법 L7NHFA004U,L7NHFA010U,L7NHFA035U,L7NHFA050U,L7NHFA075UL7NHF 서보 Driver L7NHFA004U,L7NHFA010U,L7NHFA035U,L7NHFA050U,L7NHFA075U

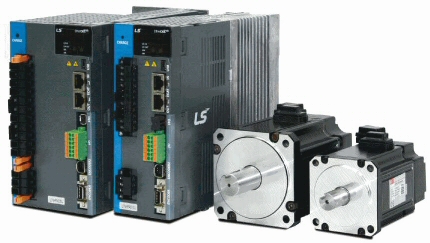

 2. L7NHF 시리즈 서보 Driver 특장점

EtherCAT 통신 지령+Full Closed Type L7NHF
EtherCAT을 통한 실시간제어 - 고속,실시간 통신 고정도의 동기 메커니즘 탑제 - CoE외 EoE 및 FoE 지원 - 주파수 응답(약 1KHz)향상 - 16bit-bus 적용으로 인한 통신 속도향상 (Chip 통신속도향상, EtherCAT 통신속도향상) Full-Closed 시스템 제어 탑재 - Semi-Closed, Full_Closed, Dual Feedback 선택 가능 - 내,외부 인코더 위치값 활용으로 빠른 응답성 제공 - 운전중 기계단의 정밀 제어 가능

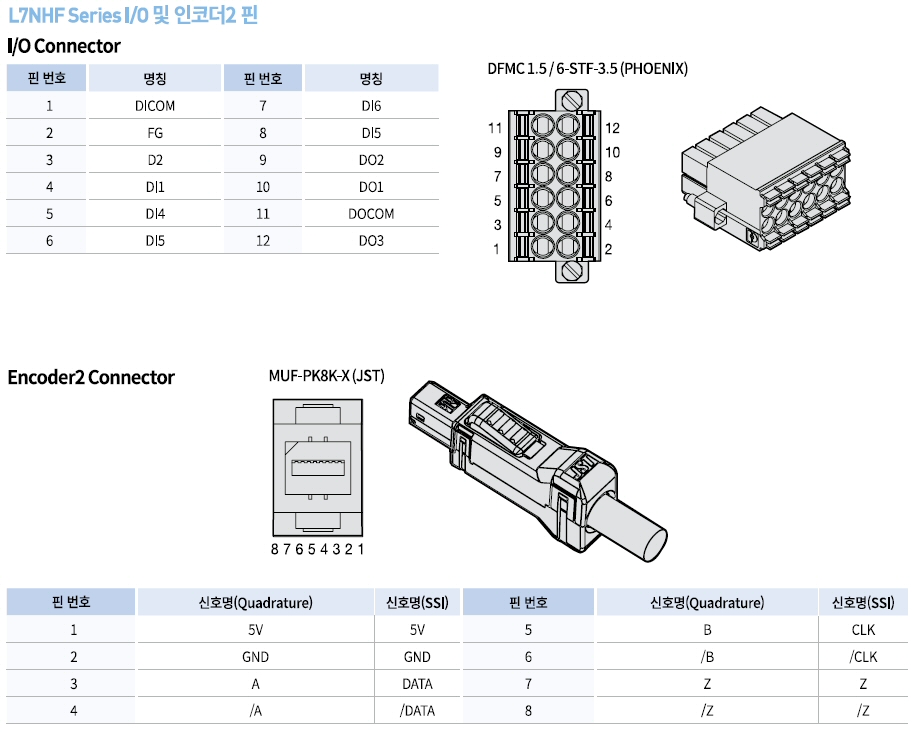

L7NHF Series I/O 및 인코더2 핀 L7NHFA004U,L7NHFA010U,L7NHFA035U,L7NHFA050U,L7NHFA075U

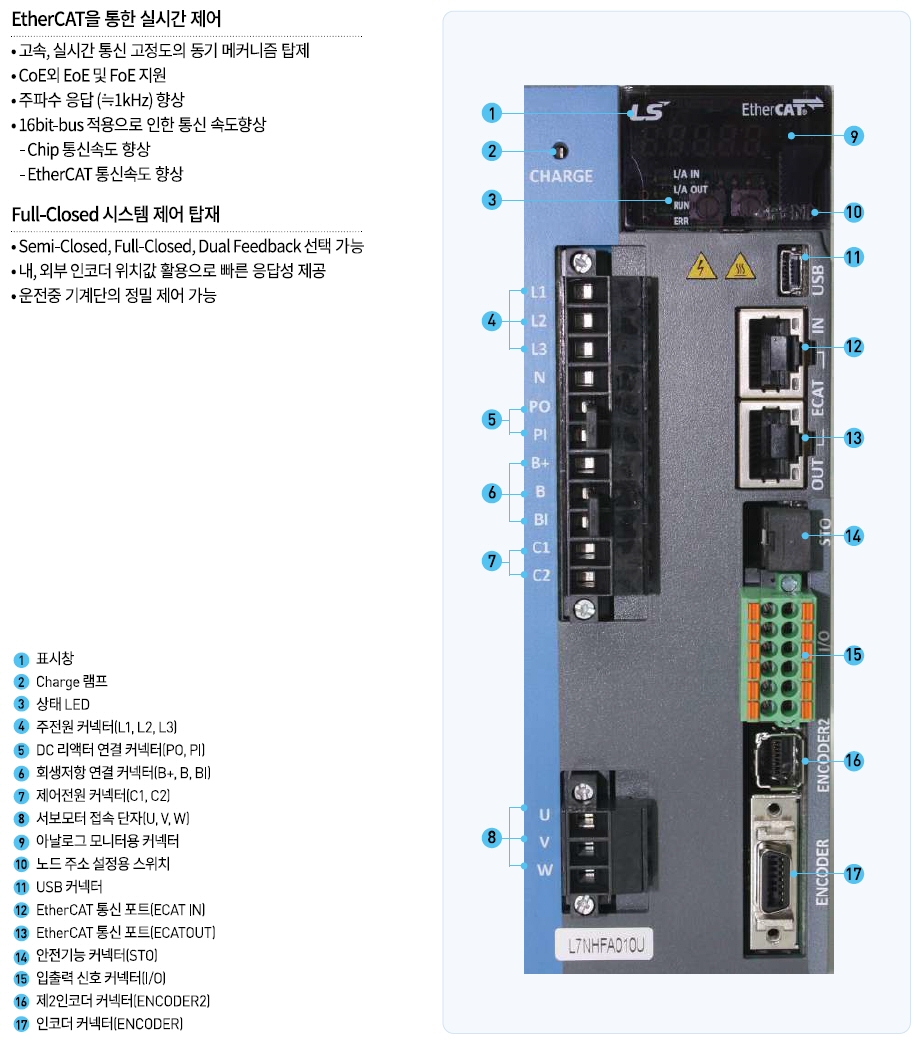

 3. EtherCAT 통신 지령 + Full Closed Type L7NHF 서보 Driver

EtherCAT을 통한 실시간제어
- 고속,실시간 통신 고정도의 동기 메커니즘 탑제
- CoE외 EoE 및 FoE 지원
- 주파수 응답(약 1KHz)향상
- 16bit-bus 적용으로 인한 통신 속도향상
   (Chip 통신속도향상, EtherCAT 통신속도향상)

Full-Closed 시스템 제어 탑재
- Semi-Closed, Full_Closed, Dual Feedback 선택 가능
- 내,외부 인코더 위치값 활용으로 빠른 응답성 제공
- 운전중 기계단의 정밀 제어 가능

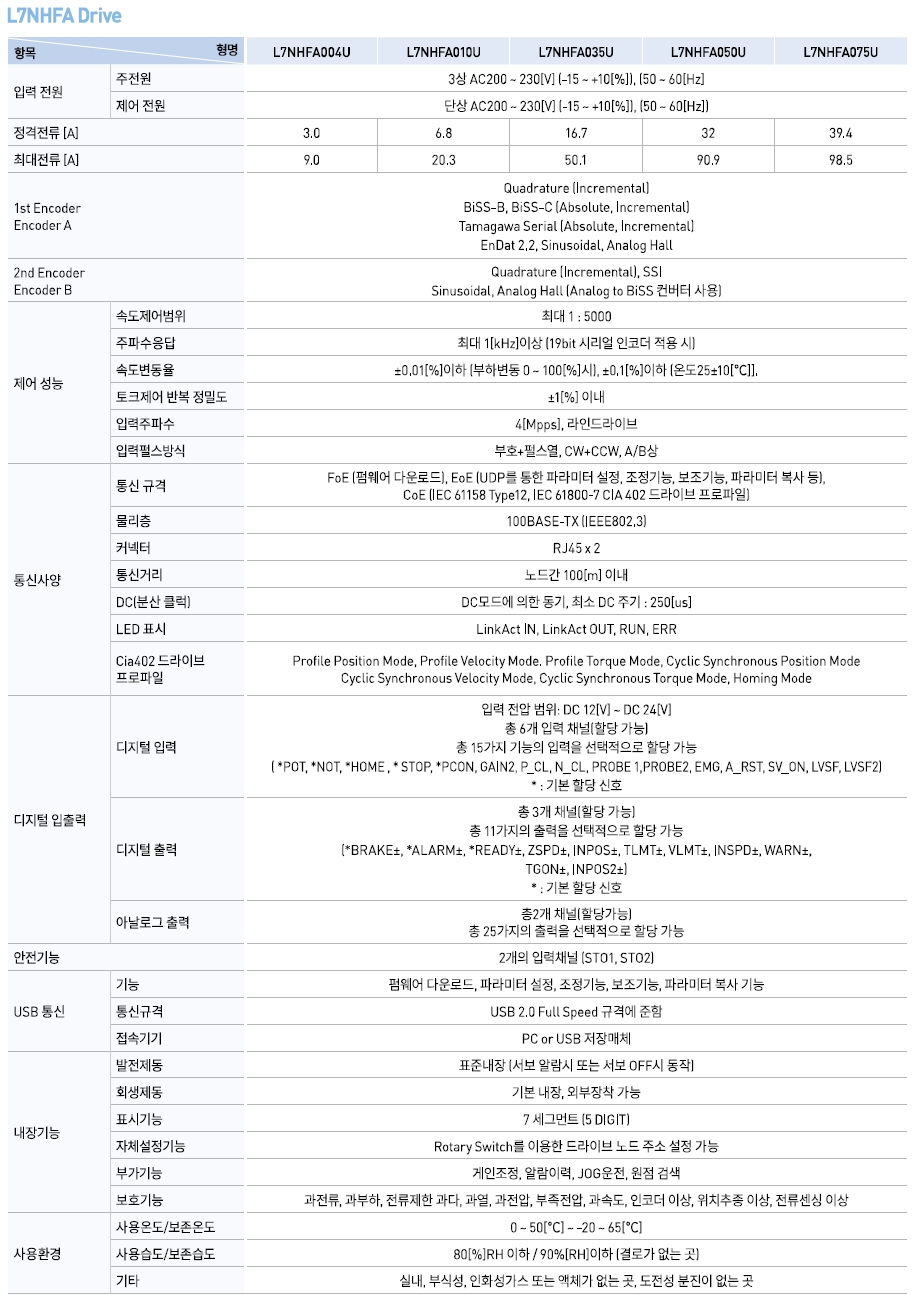

 4. L7NHFA 서보 Drive 제품특성
L7NHF 서보 Drive 제품특성 L7NHFA004U,L7NHFA010U,L7NHFA035U,L7NHFA050U,L7NHFA075U

 5. L7NHA 서보 Driver 외형도

L7NHFA004U [중량 : 1.0Kg]

L7NHFA010U [중량 : 1.5Kg(냉각팬 포함)]

L7NHFA 서보 Driver 외형도 L7NHFA004U [중량 : 1.0Kg]

L7NHFA 서보 Driver 외형도 L7NHFA010U [중량 : 1.5Kg(냉각팬 포함)]

L7NHFA035U [중량 : 2.5Kg(냉각팬 포함)]

L7NHFA050U [중량 : 5.5Kg(냉각팬 포함)]

L7NHFA 서보 Driver 외형도 L7NHFA035U [중량 : 2.5Kg(냉각팬 포함)]

L7NHFA 서보 Driver 외형도 L7NHFA050U [중량 : 5.5Kg(냉각팬 포함)]

L7NHFA075U [중량 : 8.5Kg(냉각팬 포함)]



L7NHFA 서보 Driver 외형도L7NHFA075U [중량 : 8.5Kg(냉각팬 포함)]


 6. L7NHFA 서보 Driver CAD(2D,3D)

L7NHFA004U

L7NHFA010U

L7NHFA035U

L7NHFA050U

L7NHFA075U










2D 3D 2D 3D 2D 3D 2D 3D 2D 3D
L7NHFA004U 외형도 2D L7NHFA004U 외형도 3D L7NHFA010U 외형도 2D L7NHFA010U 외형도 3D L7NHFA035U 외형도 2D L7NHFA035U 외형도 3D L7NHFA050U 외형도 2D L7NHFA050U 외형도 3D L7NHFA075U 외형도 2D L7NHFA075U 외형도 3D
